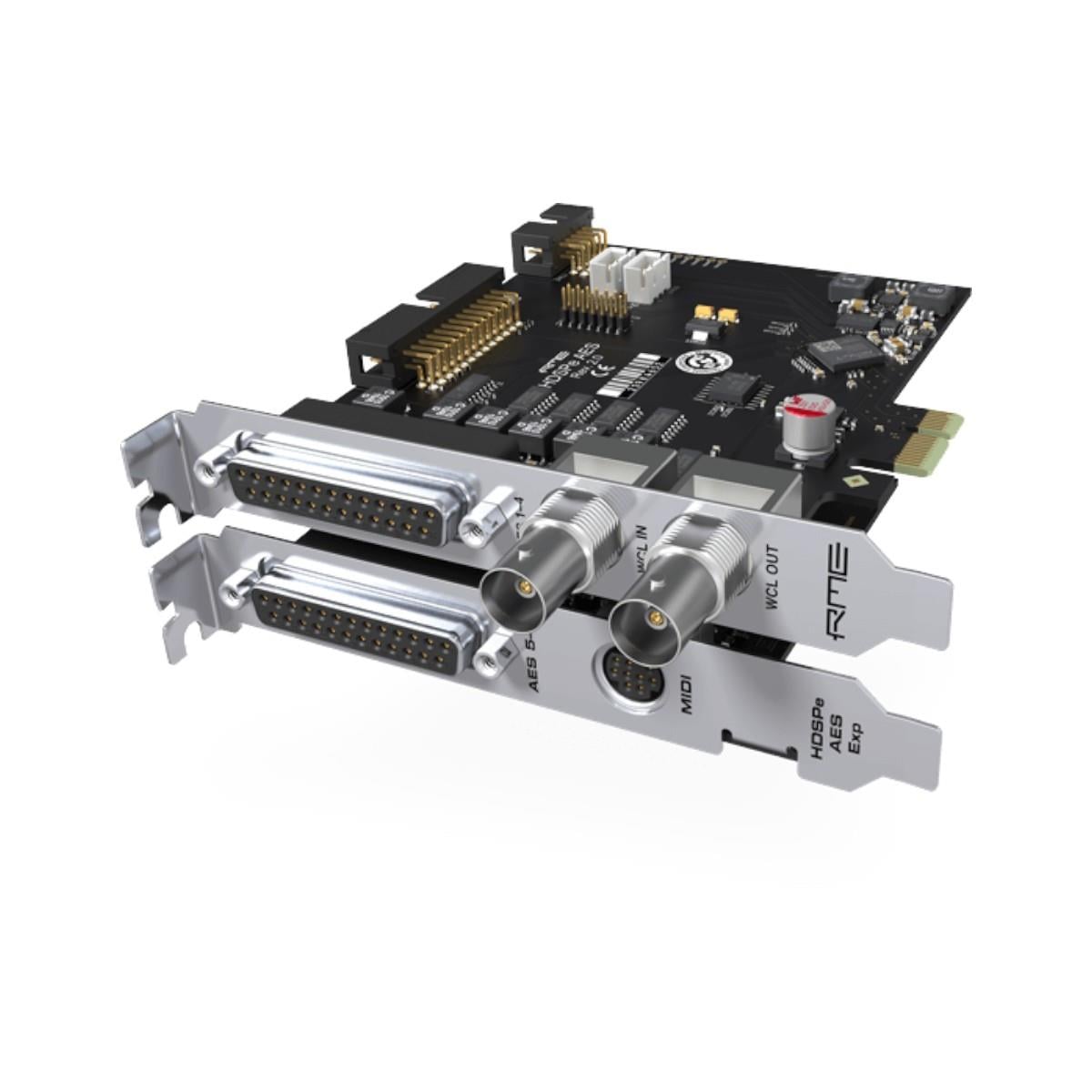

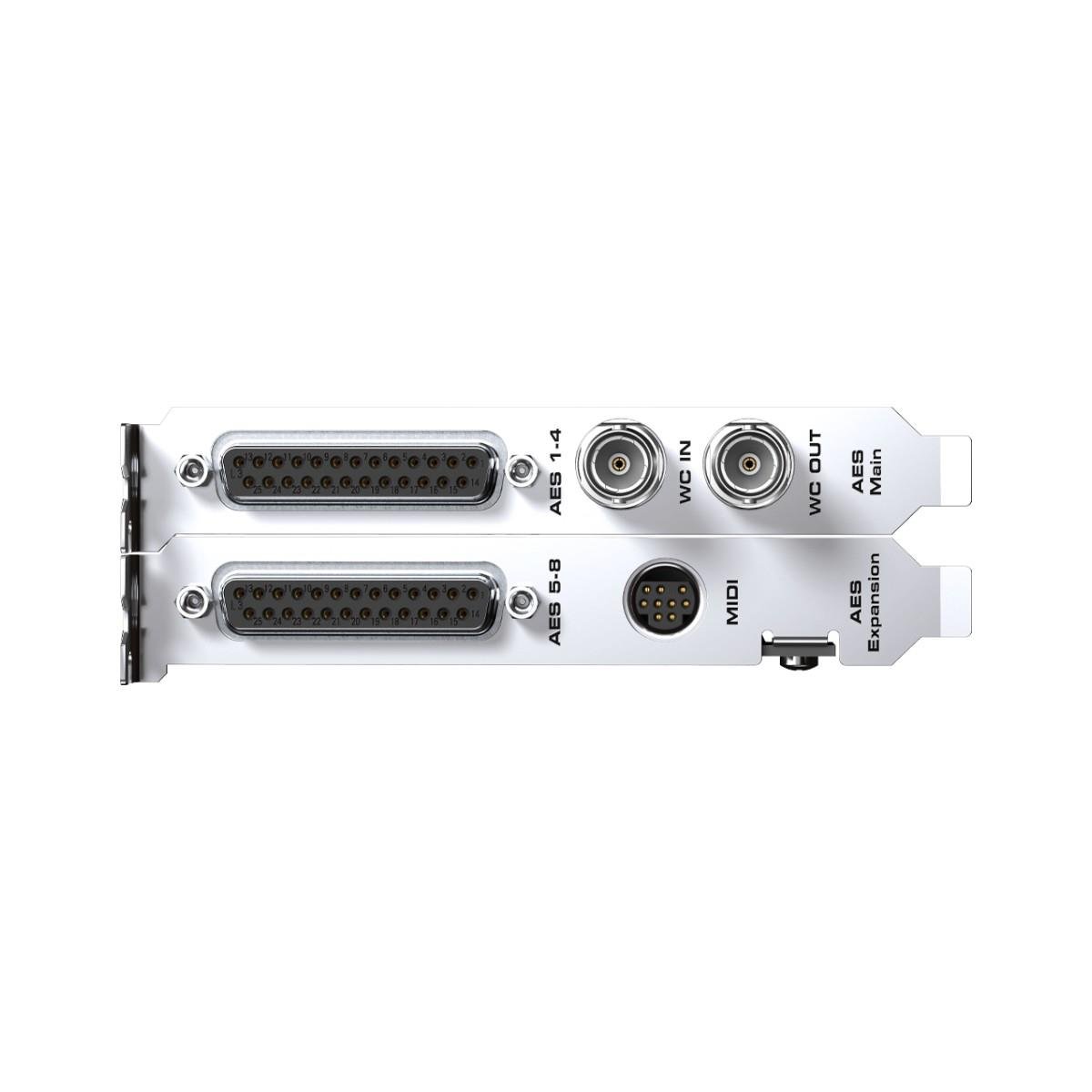

Kartın ana kartı üzerinde Word Clock giriş/çıkışı ve 25-pin D-sub konnektör bulunur. Bu bağlantı sayesinde, standart dijital breakout kablo (Tascam pin dizilimi) kullanılarak 4 adet AES girişi ve 4 adet AES çıkışı sağlanır. Hassas Word Clock girişi, Single Speed, Double Speed ve Quad Speed clock sinyallerini otomatik olarak algılayıp destekler.
Genişleme kartı, 9–16 arasındaki ek ses kanallarını ve iki adet MIDI giriş/çıkışı (toplam dört adet 5-pin DIN konnektör) sunan bir MIDI breakout kablo bağlantısını ekler. Bu genişleme kartı ek bir PCIe slotu gerektirmez.
Kart, yalnızca mevcut PCI teknolojisini PCI Express’e uyarlayan bir PCI–PCIe köprü yapısına dayanmamaktadır. Aksine, tamamen yeni geliştirilmiş, gerçek bir PCI Express çözümüdür. Bu sayede PCIe mimarisinin tüm avantajlarından yararlanır; çok kanallı ses uygulamalarında belirgin performans artışı ve son derece düşük gecikme süreleri sağlar.
Bağlantılar ve Özellikler
- AES/EBU Arayüzleri
- 8 adet AES/EBU giriş → 16 kanal dijital ses
- 8 adet AES/EBU çıkış → 16 kanal dijital ses
Tüm bu kanallar 192 kHz’e kadar örnekleme hızını destekler.
Diğer Bağlantı Noktaları
- Word Clock I/O (senkronizasyon için)
- 2× MIDI Giriş/Çıkış
Sync ve Kontrol
Kart, SteadyClock™ teknolojisiyle çok düşük jitter değerine ulaşır ve clock sinyallerini temizler. Ayrıca isteğe bağlı TCO (Time Code Option) ile LTC ve video senkronizasyonu yapılabilir.
TotalMix FX Özellikleri
Kartla birlikte gelen TotalMix FX yazılımı sayesinde:
- 16 girdi ve 16 çıkış kanalı özgürce yönlendirilebilir
- 512 kanallık miks imkânı
- 8 bağımsız stereo alt miks oluşturma
- Kanal yönlendirme, pan, seviye ve grup düzenleme
- Donanım tabanlı RMS / Peak seviye ölçümleri
Tüm bunlar bilgisayar yükünü minimumda tutar.
PCI Express Teknolojisi
Kart, gerçek PCI Express Endpoint mimarisiyle tasarlanmıştır (sadece PCIe adaptörü değil), bu da çok düşük gecikme ve yüksek performans sağlar. Veri aktarımı 2.5 Gbps bant genişliği ile gerçekleşir.
Kartın Avantajları
- Tam AES/EBU desteği – 16 giriş + 16 çıkış, 192 kHz’e kadar
- Düşük gecikme ve yüksek stabilite
- SteadyClock™ ile temiz sinyal
- Güçlü yönlendirme ve miks yazılımı (TotalMix FX)
- MIDI ve Word Clock I/O desteği
Kullanım Alanları
Bu ses kartı özellikle şunlar için uygundur:
- Broadcasting (yayın prodüksiyonları)
- Stüdyo kayıt ve miksaj
- Tiyatro, canlı ses sistemleri
- Televizyon ve video prodüksiyonu
AES/EBU bağlantısı ile profesyonel dijital ses sistemlerine doğrudan bağlanabilir.
DSP tabanlı TotalMix mikser, AES kartının tüm 16 girişini ve 16 playback kanalını, 16 fiziksel çıkışın tamamına serbestçe yönlendirmesine ve mikslemesine olanak tanır. Bu yapı son derece gelişmiş bir monitoring (izleme) esnekliği sunar. 8 adede kadar tamamen bağımsız stereo alt miks oluşturulabilir.
Yönlendirmeler kopyalanıp yapıştırılabilir, fader’lar kilitlenip gruplandırılabilir. Tüm bunlar, etkileyici matrix penceresi ile birleştiğinde AES’i güçlü ve kullanımı kolay bir redistribütör, patchbay, router, dönüştürücü ve splitter haline getirir. Donanım tabanlı mikser tamamen MIDI ile kontrol edilebilir.
Ayrıca DSP donanımı, 48 ses kanalının tamamı için RMS ve peak seviye ölçümlerini hesaplar ve bunu ölçülebilir hiçbir CPU yükü oluşturmadan gerçekleştirir.
Time Code Option (TCO), HDSPe AES ile birlikte kullanıldığında LTC ve video senkronizasyonu sağlar. SteadyClock™ teknolojisi sayesinde TCO, yalnızca LTC üzerinden mutlak zaman bilgisini çıkarmakla kalmaz; aynı zamanda LTC ve video sinyallerinden son derece temiz ve düşük jitter’lı bir word clock üretir.
Kartın en önemli ayarları doğrudan kart üzerinde saklanır. Bilgisayar açıldığında, sürücünün yüklenmesini bekleyip varsayılan bir modda çalışmak yerine; kart, son kullanılan örnekleme hızı, master/slave konfigürasyonu ve AES formatını anında devreye alır. Bu sayede hem ilk açılışta hem de yeniden başlatmalarda başlangıç gürültüleri ve clock ağındaki olası problemler tamamen ortadan kaldırılır.
İsteğe bağlı olarak sunulan 19” breakout box da mevcuttur. Yenilikçi tasarımı sayesinde, XLR giriş/çıkışlar rack içinde önden veya arkadan erişilebilir şekilde kullanılabilir. BOB-32, hem Tascam hem de Yamaha pin dizilimine sahip D-sub konnektörler sunar; bu sayede yalnızca HDSPe AES ile değil, diğer cihazlarla da dijital rack tipi breakout box olarak kullanılabilir.
HDSPe sisteminin PCI Express arayüzü, PCI Express Base Specification v1.1 standardına dayanır. Kart, 1-Lane PCI Express Endpoint yapısına sahiptir ve 2.5 Gbps hat hızını destekler. Paket tabanlı, tam çift yönlü (full-duplex) iletişim sayesinde kart, 500 MB/s’ye kadar veri aktarım hızı sunar (her yönde 250 MB/s).
