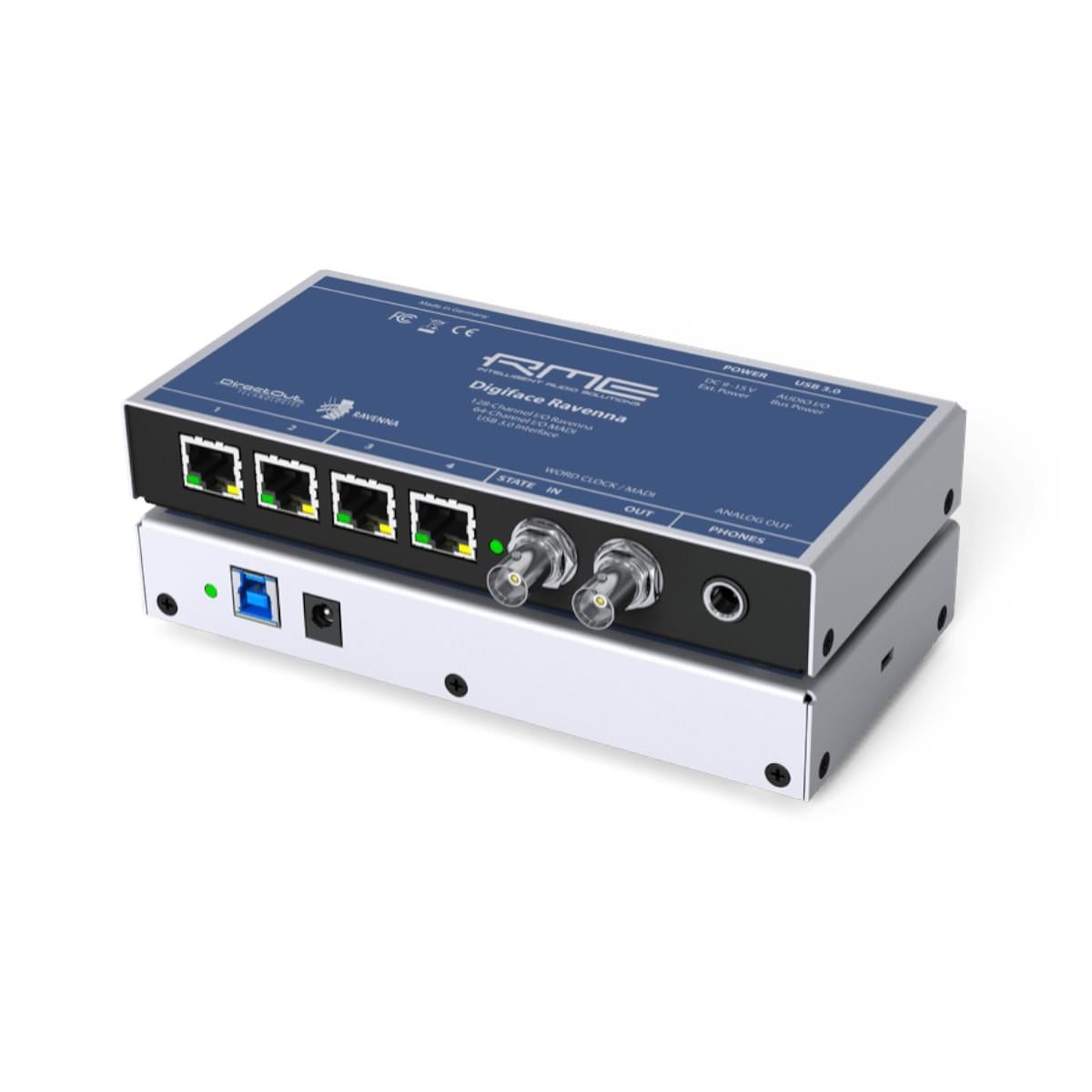

Digiface Ravenna, DirectOut tarafından geliştirilen bir RAVENNA modülü ile donatılmış, kendini kanıtlamış Digiface Dante'yi temel alan ve RME'nin ünlü olduğu her şeye sahip hafif, taşınabilir bir ses arabirimidir: USB 3, MADI, TotalMix FX ve hem USB hem de bağımsız çalışmada olağanüstü seçenekler.
USB üzerinden Mobil RAVENNA Çözümü
RME'nin ünlü sürücüleri (Mac/Windows) ve DirectOut'un RAVENNA uygulamasının birleşimi, güvenilir ve esnek bir ağa bağlı bilgisayar ses arabirimi sunar. En yeni TotalMix FX ile donatılmış olan bu arayüz, sadece yönlendirme yapmakla kalmaz, aynı zamanda çıkış sayısı kadar bağımsız alt miks de yapabilir. Birlikte verilen yüksek kaliteli telefon çıkışı, herhangi bir ses kanalını hızlı bir şekilde dinlemenizi sağlar, ancak ek bir analog stereo miksaj sağlamak için hat çıkışı olarak da kullanılabilir.
RAVENNA & MADI

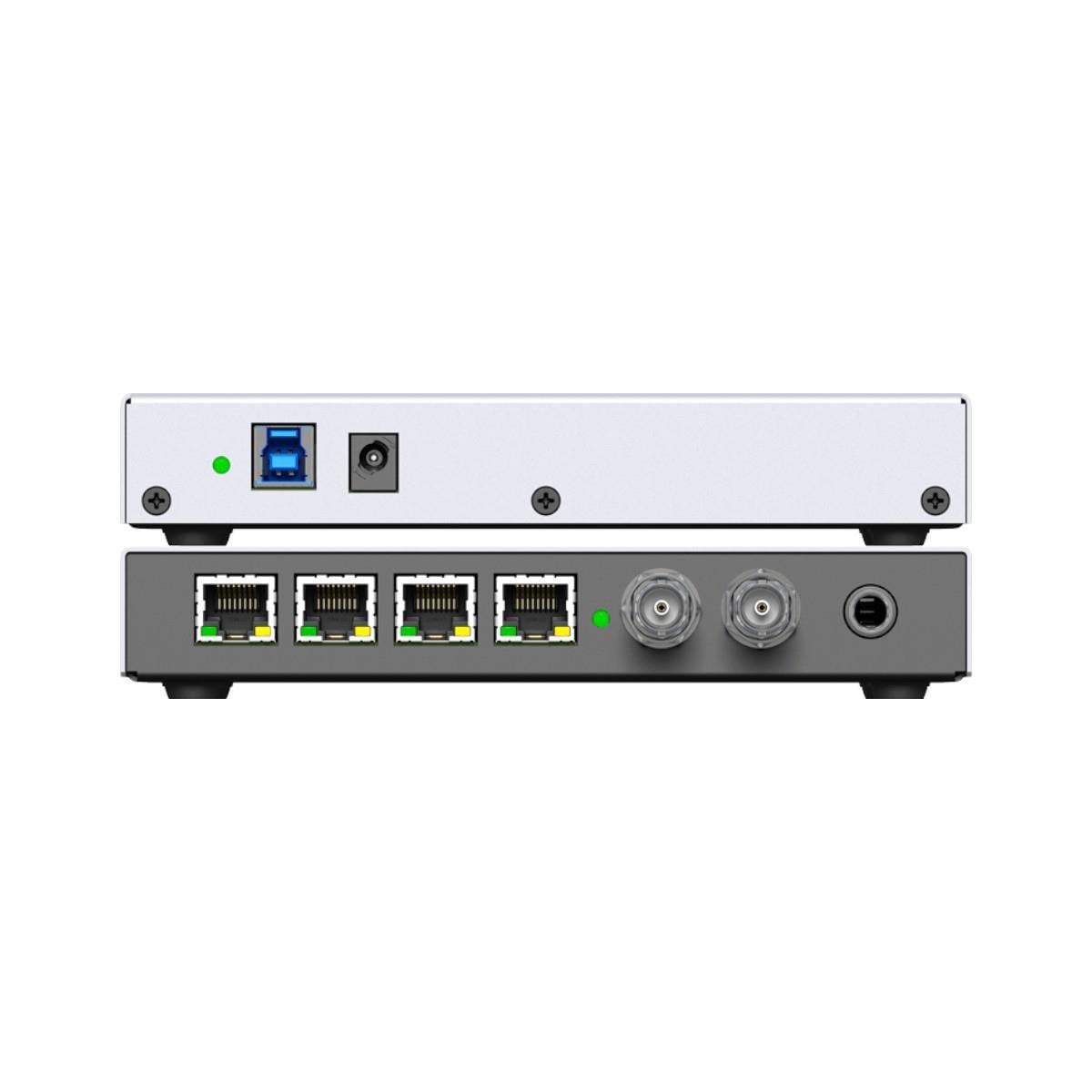

RME, word clock I/O için iki BNC soketini 64 kanala kadar MADI I/O'ya değiştirilebilir hale getirdi. Ravenna ve MADI'nin toplamı olan 128 kanal, USB 3.0 aracılığıyla aktarılır ve tüm sesin tam ve mücadelesiz kontrolü için birlikte verilen RAVENNA web sunucusu veya RME'nin TotalMix FX'i aracılığıyla işlenir.
Ağ tarafında, arabirim AES67 ve ST2110-30/31 desteği ve ST2022-7 uyarınca IP üzerinden yedekli ses akışı ile tam teşekküllü bir RAVENNA yığınına sahiptir. Ayrıca arayüz, bilgisayara USB bağlantısı olmadan mobil 64 kanallı bir RAVENNA/MADI dönüştürücü olarak da kullanılabilir. Koaksiyel MADI I/O konnektörleri, word clock senkronizasyon I/O'su olarak çalışacak şekilde de yapılandırılabilir.
Ağ Bağlantısı / RAVENNA
- 4× Gigabit Ethernet (802.3) RJ45 portu
- RAVENNA, AES67 ve ST 2110-30/31 destekli ağ protokolleri
- ST 2022-7 Redundancy ağ yedekliliği desteği
- Stream desteği: 32 stream
- 128 kanal tek hız (Single Speed)
- 64 kanal çift hız (Double Speed)
- 32 kanal dört kat hız (Quad Speed)
- Örnekleme hızları: 44.1, 48, 88.2, 96, 176.4, 192 kHz (+/-12.5 %)
- Kanal-bazlı routing matrisi ve kontrol
- Web tarayıcı GUI
- globcon kontrol
- NMOS IS-04 / IS-05 uyumluluğu
MADI Giriş / Çıkış
- MADI I/O: Koaksiyel BNC, 75 Ω, AES10-1991 standardı
- Yüksek hassasiyetli giriş devresi (< 0.2 Vpp)
MADI Kanal/Dijital Format Desteği
- Standart: 64 kanal, 24 bit, 48 kHz
- S/MUX: 32 kanal, 24 bit, 96 kHz, 16 kanal, 24 bit, 192 kHz
Analog Kulaklık / Line Çıkışı
- 6.3 mm TRS jack, tek kanallı çıkış (kulaklık ya da line)
- Dinamik Aralık: 110 dB RMS (unweighted) / 113 dBA
- Frekans Cevabı: @ 44.1 kHz → 0 Hz – 20.8 kHz, @ 96 kHz → 0 Hz – 45 kHz, @ 192 kHz → 0 Hz – 89 kHz
- THD @ -1 dBFS: ≈ 0.0016 %
- THD+N @ -1 dBFS: ≈ 0.0017 %
- Kanallar Arası Ayrım: > 100 dB
- Çıkış Empedansı: 2 Ω
- 0 dBFS’de Çıkış Seviyesi (1 kΩ yük): +9.5 dBu
- Maksimum Güç: 50 mW @ 0.1 % THD
Word Clock
- Word Clock In: BNC, 10 kΩ (terminasyon opsiyonlu 75 Ω), Otomatik çift-/dört-kat hız algılama
- Word Clock Out: BNC çıkış, Max seviye: 5 Vss (75 Ω terminasyonlu: 4.0 Vss)
Dijital Saat & Örnekleme
- Clock kaynakları: Internal (dahili), RAVENNA (PTP), Word Clock, MADI, Desteklenen örnekleme hızları: 44.1 – 192 kHz
Yazılım & Kontrol
- TotalMix FX ile kapsamlı routing ve monitoring kontrolü
- TotalMix Remote ile uzaktan kontrol (iPad, Mac/PC)
- Ravenna cihaz web arayüzü ile ağ üzerinden yapılandırma
