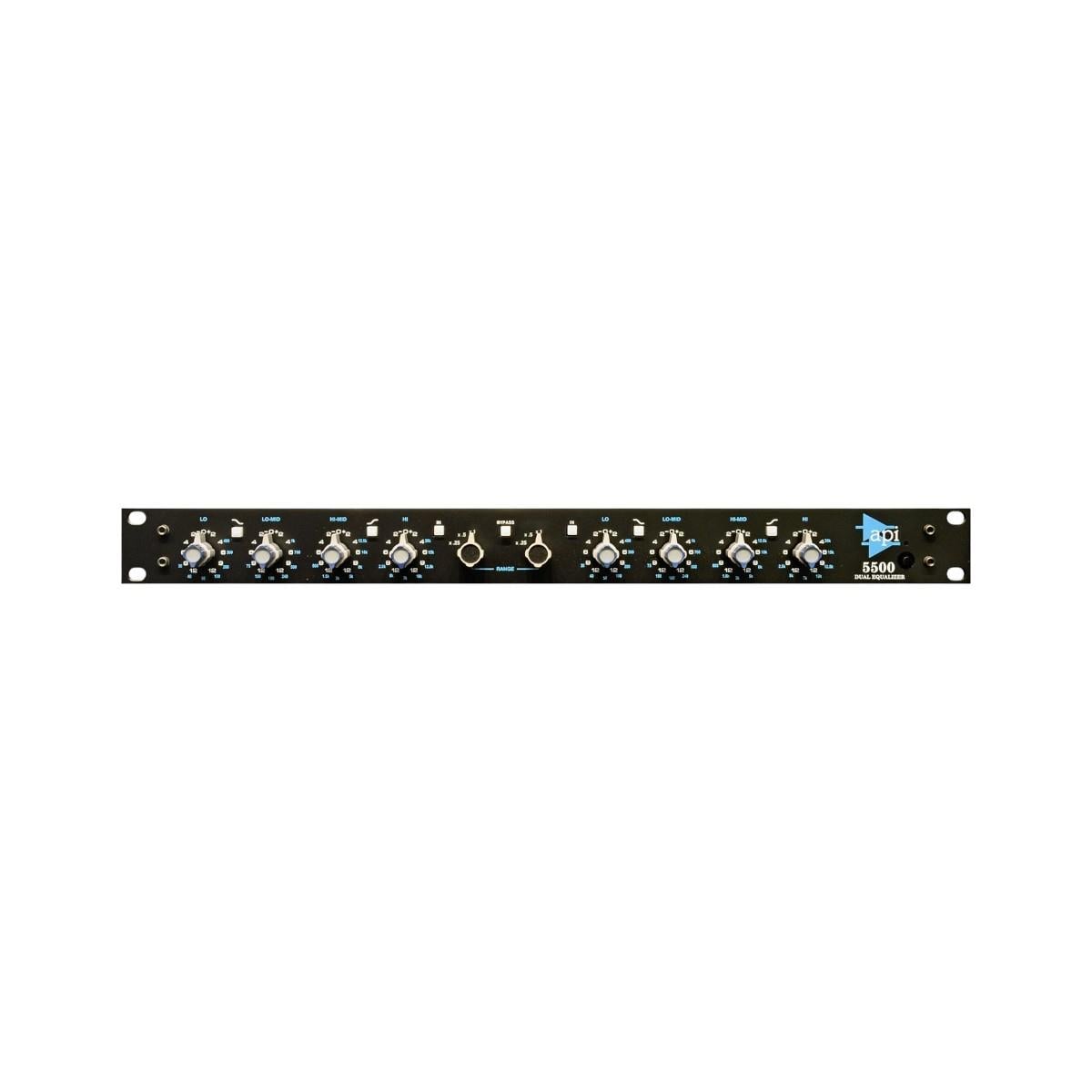

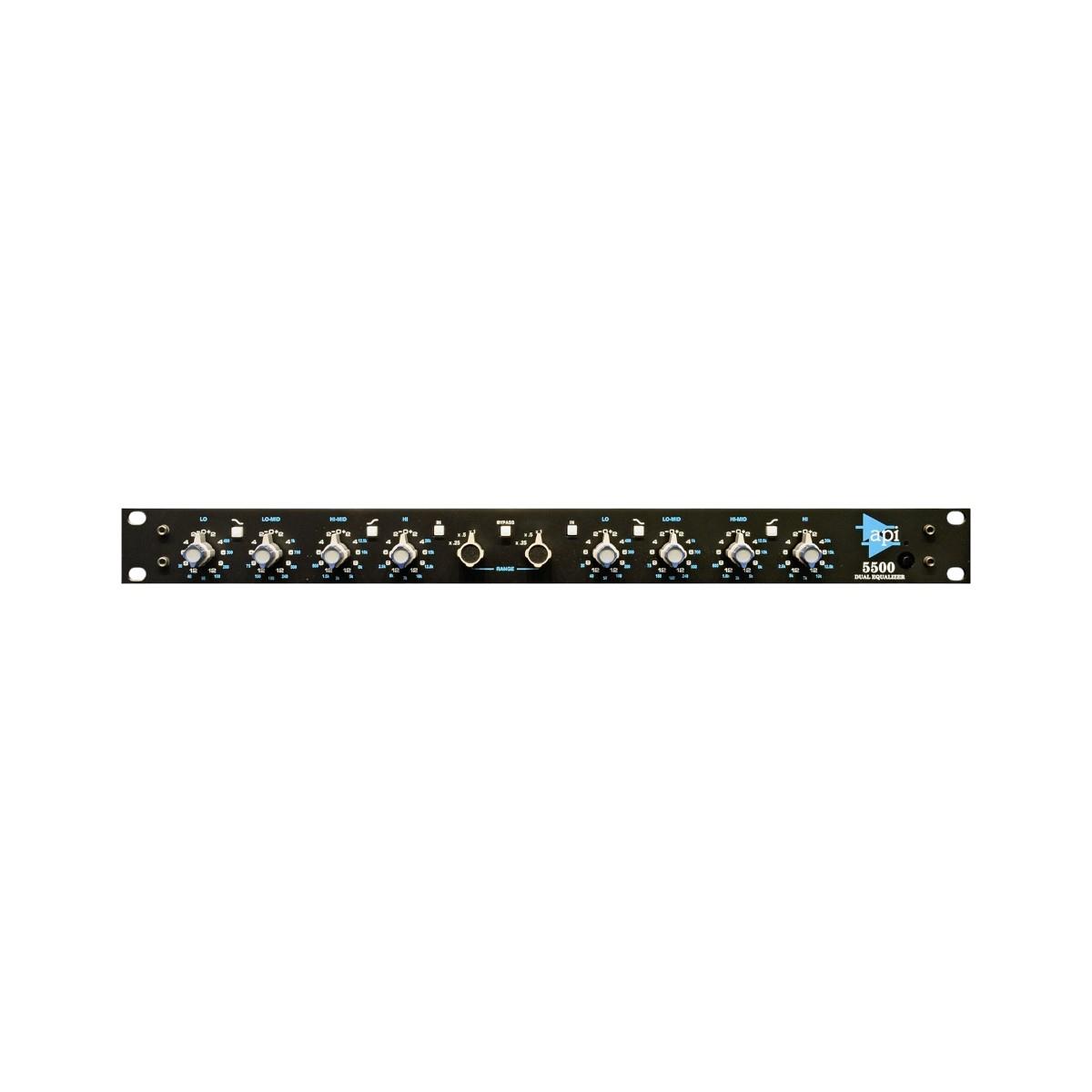

5500 devresinin başlangıcı, Automated Processes Inc.’in kurucusu Saul Walker tarafından tasarlanan orijinal 550 ekolayzırına kadar uzanır. 550, kayıt konsolunun mimarisi nedeniyle dengesiz giriş kullanan bir konsol ekolayzırı olarak tasarlanmıştı. Konsol ergonomisi, kontrollerin az yer kaplamasını gerektirdiğinden, yerleştirilebilecek işlev sayısı bazen sınırlı kalabilir. 5500 ise bu sınırlamaları gidermek üzere özel olarak tasarlanmıştır; dengeli bir girişe, gerçek straight-wire bypass’a, gürültüsüz sessizleme sağlayan entegre bir güç kaynağına ve çok yönlülüğünü mastering uygulamalarına kadar genişleten bir aralık (range) kontrolüne sahiptir.
API ürünlerine özgü şekilde, 5500’ün sinyal yolunda hiçbir entegre devre yoktur. Kazanç, her kanalda elde üretilmiş iki adet 2520 Operationel Amplifikatörden gelir. Dengeli giriş, 2520’ye benzeyen fakat yüksek akım çıkış katı olmayan 2510 Ayrık Operationel Amplifikatör tarafından sürülür. API sesinin kilit bir bileşeni olan 2520, API 2503 çıkış trafosuyla birlikte kırpma (clipping) gerçekleşmeden önce +30 dBm’e kadar çıkış sağlayabilir.
5500’de son derece kullanışlı bir özellik olan aralık (range) kontrolü bulunur. Seviye (genlik) kontrollerinin çalışma aralığı, belirtilen ölçeğin 1/2’sine veya 1/4’üne düşürülebilir; bu da tonal dengeyi daha hassas çözünürlükle ve daha yumuşak müdahalelerle ayarlama imkânı sağlar. Bu özellik, stem’ler veya submix’lerde yer alan karmaşık program materyali için özellikle faydalıdır ve mastering amacıyla ideal bir çözümdür.
API’nin 5500’ü ayrıca, çıkış konnektörünü doğrudan girişe bağlayan gerçek hard-wire bypass özelliğine sahiptir. Güç ilk verildikten kısa süre sonra ya da kesildiği anda, özel bir devre “bypass modunu” devreye alır; böylece güç açma-kapama darbeleri hiçbir zaman duyulmaz.

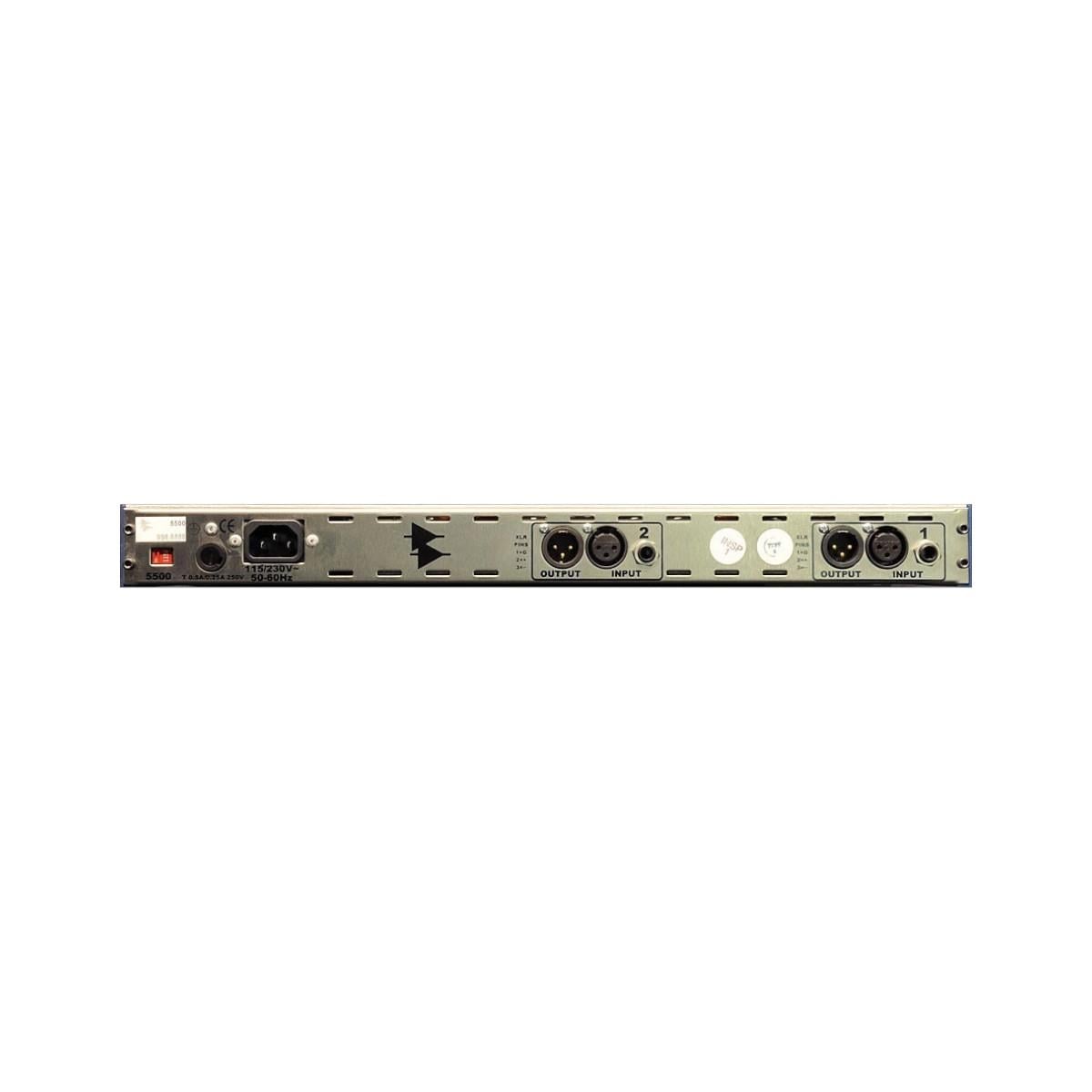

5500’ün giriş XLR’ı aktif dengeli bir devreye bağlıdır. Cihazın çıkış XLR’ı, trafolu bir çıkıştan sürülür ve 600 ohm veya daha yüksek herhangi bir yükü tam çıkış kapasitesine kadar sürebilir. Cihazın polaritesi girişten çıkışa değişmez; bu nedenle “hot” bağlantı olarak pin 2 ya da pin 3 kullanan stüdyolara uygundur. Ayrıca 5500’de, giriş XLR’ındaki mevcut sinyali kesen bir 1/4 inç giriş konnektörü bulunur. Bu giriş dengelidir ve dengeli ya da dengesiz kaynaklardan sürülebilir. Uç (tip) üzerindeki pozitif bir sinyal, çıkış XLR’ının pin 2’sinde pozitif sinyal olarak çıkar. 1/4 inç girişi kullanmak, dahili devrelerin hiçbirini bypass etmez ve kazancı veya çalışma seviyelerini değiştirmez.
5500, API’nin sektörde benzersiz beş yıllık parça garantisine sahiptir ve tüm API ürünlerinin karakteristik özelliği olan güvenilirlik ve uzun ömür sergiler.
Özellikler
Klasik 550b devresi
Her kanalda bağımsız iki aralık anahtarı
550b, 550D veya 550M olarak kullanılabilir
Yüksek / düşük bantlarda peak-shelf seçimi
Gerçek hard-wire bypass
XLR’da dengeli giriş-çıkış, 1/4″ dengeli giriş
EQ Açık/Kapalı anahtarı
Teknik özellikler
Giriş / çıkış: XLR & 1/4″ TRS giriş, XLR çıkış
Giriş emp.: 20 kΩ (dengeli)
Çıkış emp.: 75 Ω (trafolu, dengeli)
Maks. giriş / çıkış: +32 dBu
Frekans yanıtı: 20 Hz – 30 kHz (±1 dB)
S/N: –105 dB
Güç: 18 W
Boyutlar: 19″ × 1,75″ × 11,25″ (≈ 0,48 m × 0,044 m × 0,286 m)
Kutu boy.: 23,25″ × 6,5″ × 16″ (≈ 0,591 m × 0,165 m × 0,406 m)
Ağırlık: 10 lb (≈ 4,54 kg)
Kargo ağırlığı: 14 lb (≈ 6,35 kg)
Merkez frekanslar:
• LO 30/40/50/100/200/300/400 Hz
• LO-MID 75/150/180/240/500/700/1 kHz
• HI-MID 800 Hz/1,5 kHz/3 kHz/5 kHz/8 kHz/10 kHz/12,5 kHz
• HI 2,5 kHz/5 kHz/7 kHz/10 kHz/12,5 kHz/15 kHz/20 kHz
Boost/Cut adımları: ±2/4/6/9/12 dB
Aralık çarpanı: ×1, ×0,5, ×0,25
