500-6B (1014)

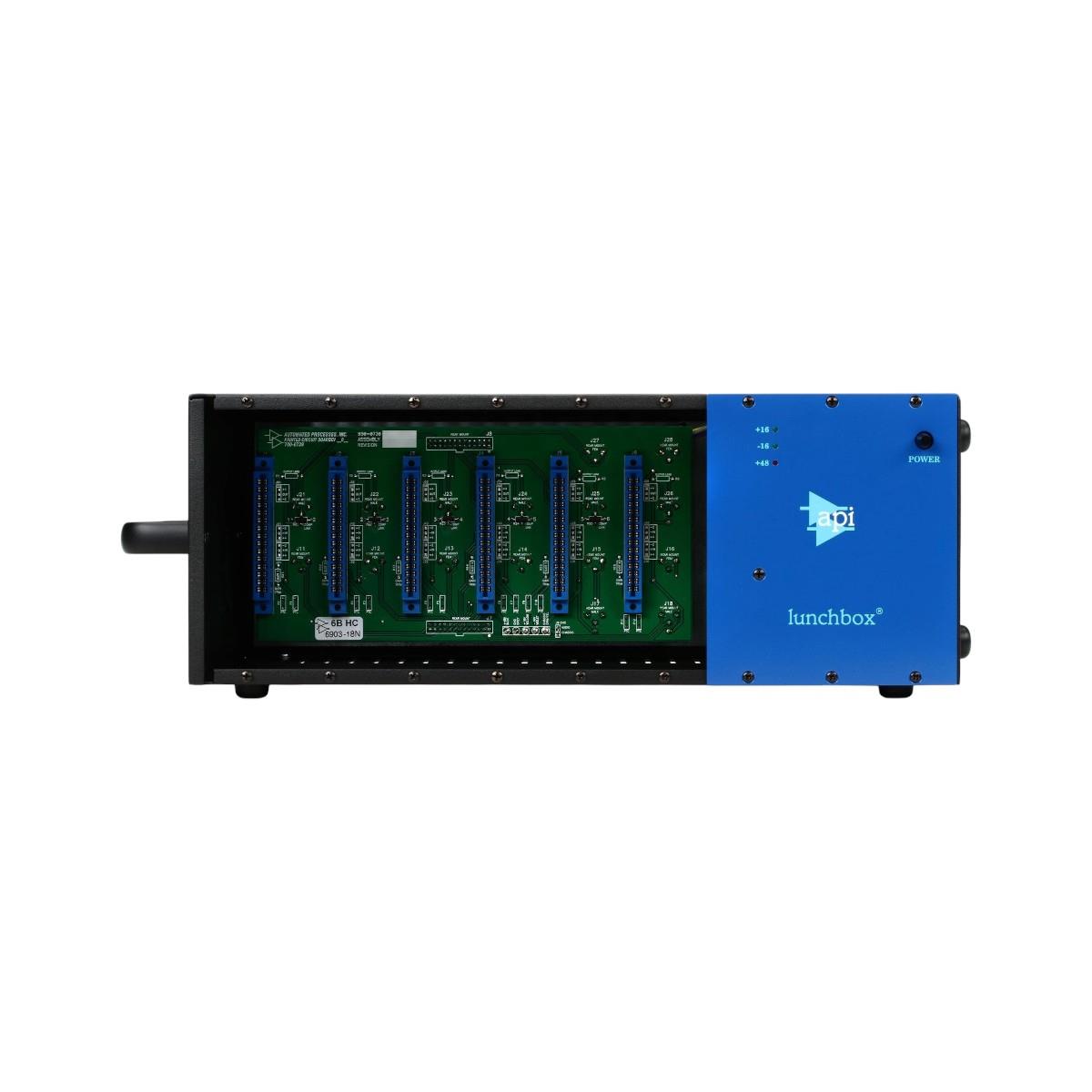

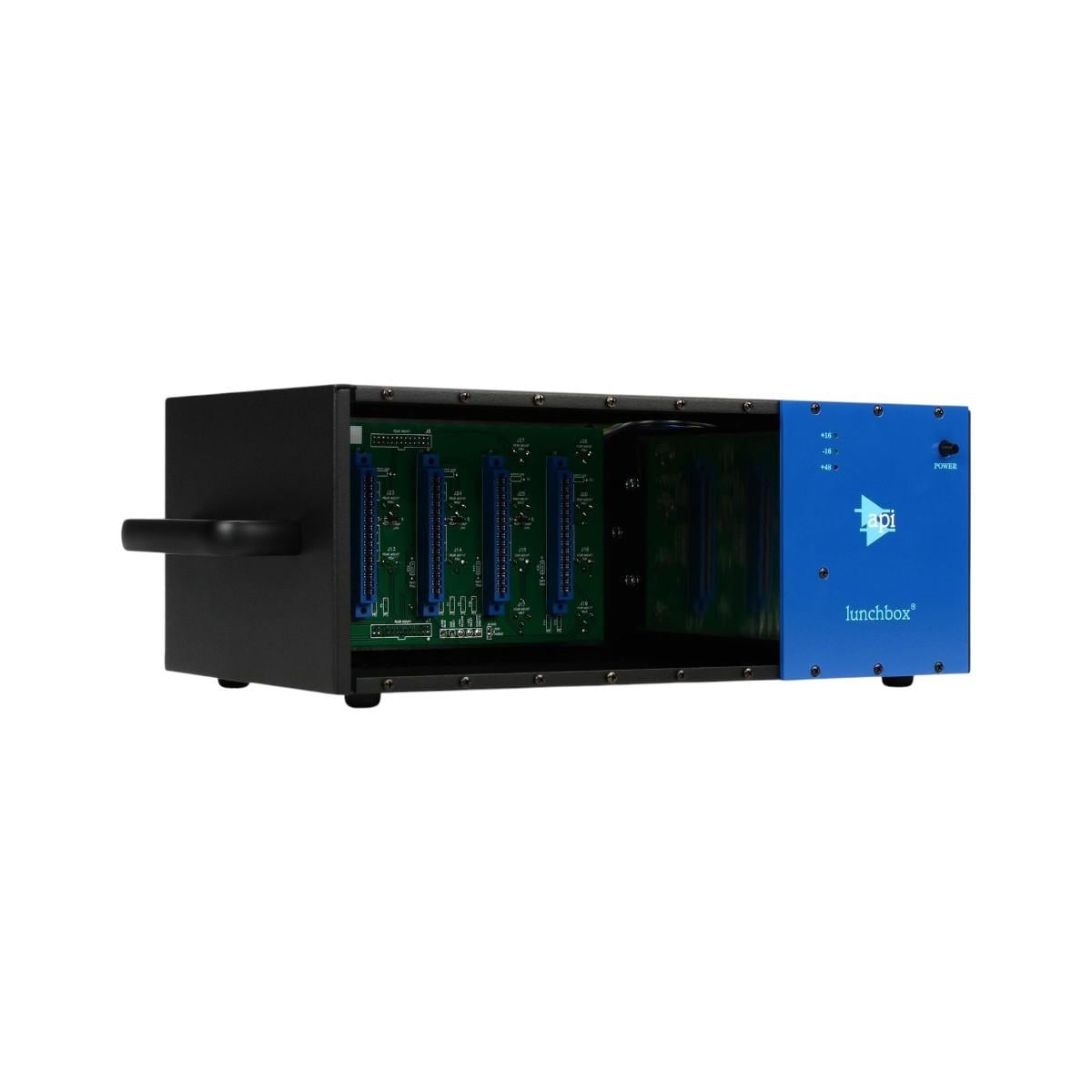

API 500-6B lunchbox, tüm API standart 5,25″ X 1,5″ modüllerini kabul etmek üzere tasarlanmış 6-slot bir raftır. Bu kalite, bir mühendise her durumda özel EQ efektleri getirme esnekliği sağlar: 550A, 550b veya 560. Lunchbox, arka panelden seçilen AC voltaj anahtarı ve çıkarılabilir bir güç kablosu ile dahili bir güç kaynağına sahiptir. Giriş/çıkış jakları XLR'dir. Lunchbox standart olarak +48 volt dahili fantom güç kaynağı ile birlikte gelir ve API 512c Mikrofon Preamplifikatörü ile arayüz için pin 15'e bağlanır.

6 API standart modülünü barındırır
Raf montajı için Raf Kulakları mevcuttur
Yuva başına 250 mA akım ile 6 Yuva

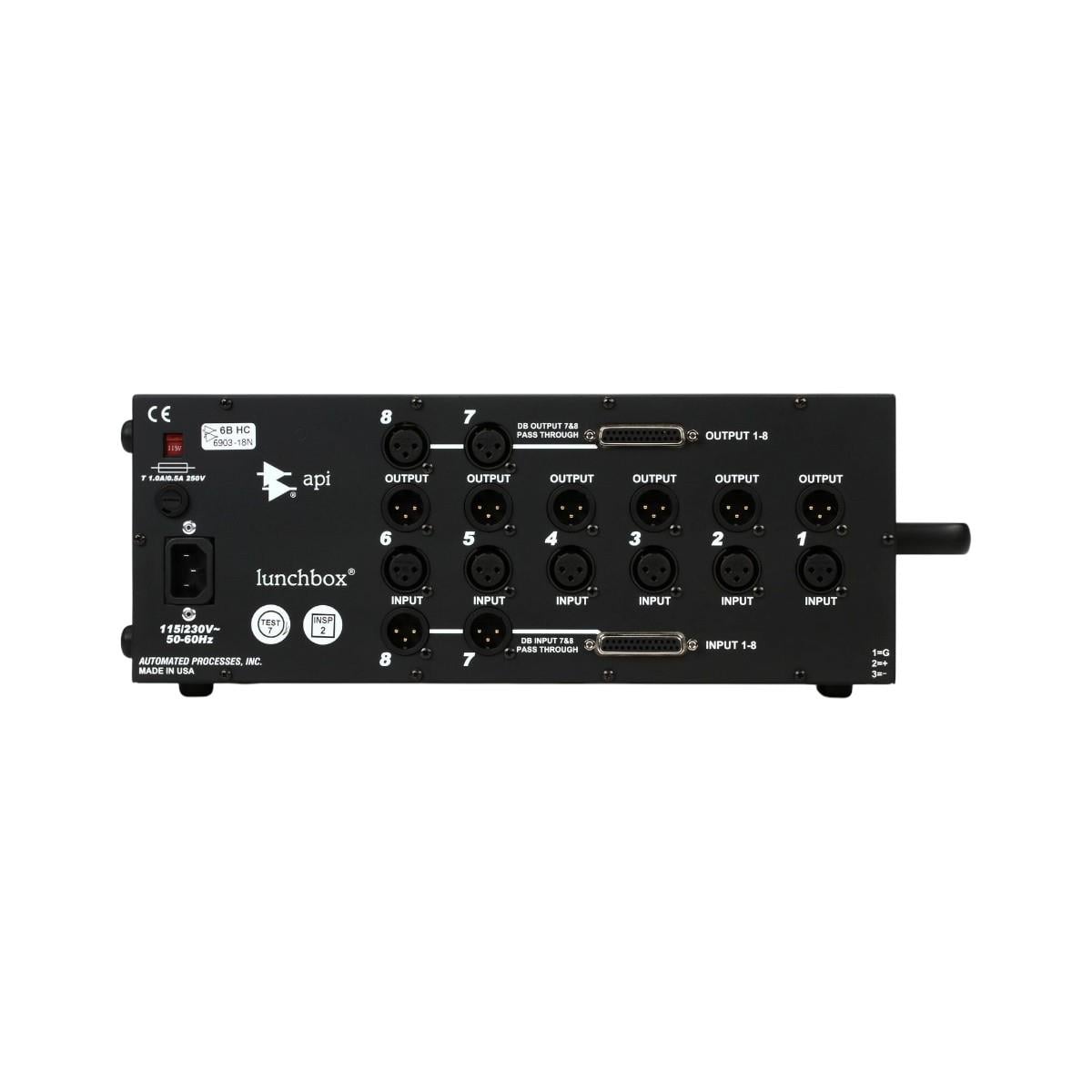

Kolay giriş ve çıkış bağlantısı için DB-25 konektörler (şemaya bakın)
Çoklu pinlerin 7. ve 8. kanallarına erişim için XLR'ler
Güç rayı LED göstergesi
Dahili güç kaynağı; 100 ila 250 Volt değiştirilebilir, 47 ila 63 Hz
Kauçuk ayaklar ve taşınabilirlik için taşıma kolu
Sağlam çelik şasi
Vokalist ve enstrümanların uzaktan kaydı için mükemmel

API, 500-6B için 512c Mikrofon Preamplifikatörü, 525 Kompresör, 527 Kompresör, 550A 3-bant EQ, 550b 4-bant EQ ve 560 Grafik EQ dahil olmak üzere çeşitli modüller üretmektedir. Bu modüllerin kombinasyonları mükemmel stereo kayıt paketleri (iki 512c ve iki 550b) veya vokalist kutusu (bir 512c, iki EQ ve bir 527) oluşturur.

Çok yönlü lunchbox için diğer kullanım alanları şunlardır:
Akustik ve elektronik ses kaynaklarının çok kanallı kaydı
Ses güçlendirme sistemleri ve çok kanallı formatlara kayıt
Taşınabilirliğin bir artı olduğu çoklu tesis projeleri
Video prodüksiyonu için yayın ve ses
Özel kanal giriş şeritleri

NOT: Eski 560A ekolayzer “doğrudan çıkış” için pin 15'i kullanabilir ve 560A devre kartı kenar konektöründe bir iz kesilerek devre dışı bırakılmalıdır. Bu, 48 voltun 560A serisi EQ'lere zarar vermesini önleyecektir.
